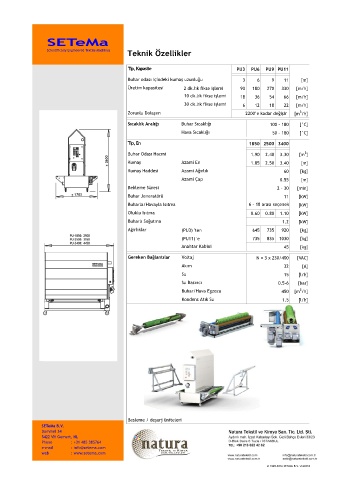

Page 2 - Portafix_UKv160218, Layout 1

P. 2

SETeMa

Scientifically Engineered Textile Machines
Teknik Özellikler
Tip, Kapasite PU3 PU6 PU9 PU11

Buhar odası içindeki kumaş uzunluğu 3 6 9 11 [m]
Üretim kapasitesi 2 dk.lık fikse işlemi 90 180 270 330 [m/h]
10 dk.lık fikse işlemi 18 36 54 66 [m/h]
30 dk.lık fikse işlemi 6 12 18 22 [m/h]
Zorunlu Dolaşım 2200’e kadar değişir [m /h]
3
Sıcaklık Aralığı Buhar Sıcaklığı 100 - 180 [°C]
Hava Sıcaklığı 50 - 180 [°C]

Tip, En 1850 2500 3400
3
Buhar Odası Hacmi 1.90 2.40 3.30 [m ]
Kumaş Azami En 1.85 2.50 3.40 [m]
Kumaş Haddesi Azami Ağırlık 60 [kg]
Azami Çap 0.55 [m]
Bekleme Süresi 2 - 30 [min]
Buhar Jeneratörü 11 [kW]
Buharla/Havayla Isıtma 6 – 18 arası seçenek [kW]
Oluklu Isıtma 0.60 0.80 1.10 [kW]
Buharlı Soğutma 1.2 [kW]
Ağırlıklar (PU3) 'ten 645 735 920 [kg]
(PU11) 'e 735 835 1030 [kg]
Anahtar Kabini 45 [kg]

Gereken Bağlantılar Voltaj N + 3 x 230/400 [VAC]
Akım 32 [A]
Su 15 [l/h]
Su Basıncı 0.5-6 [bar]
3
Buhar/Hava Egzozu 450 [m /h]
Kondens Atık Su 1.5 [l/h]

Besleme / deşarj üniteleri
SETeMa B.V.
Dommel 34
5422 VH Gemert, NL
Phone : +31 485 385764
e-mail : info@setema.com
web : www.setema.com

1 2
